Zmiana kąta otwarcia okien i drzwi

Kąt otwarcia okien i drzwi można dostosować w oknie preferencji lub ustawień narzędzi Okno lub drzwi wewnętrzne i Okno lub drzwi zewnętrzne.

Aby dostosować ustawienia kąta otwarcia, wykonaj następujące kroki:

Otwórz okno preferencji lub ustawień.

Wybierz kartę Rama/Skrzydła w lewej części okna dialogowego.

Kliknij dwukrotnie podgląd obiektu, aby uzyskać dostęp do ustawień skrzydeł.

Można zdefiniować inny kąt otwarcia w widokach 2D i 3D.

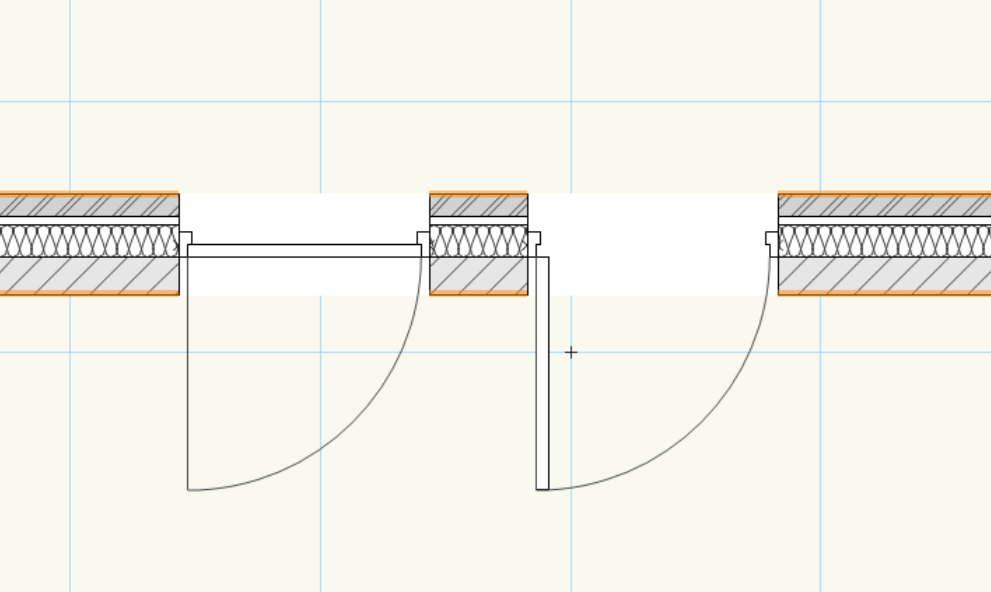

Drzwi mogą być wyświetlane jako zamknięte (po lewej) lub otwarte (po prawej) na rzucie 2D,
bez wpływu na widok w 3D.

Aby narysować zamknięte drzwi na rzucie 2D/głównym, zdefiniuj kąt otwarcia w następujący sposób:

Aby narysować otwarte drzwi na rzucie 2D/głównym, zdefiniuj kąt otwarcia w następujący sposób:

Aby utworzyć nowy zestaw wartości domyślnych dla Ustawień otwarcia, wykonaj następujące kroki:

Otwórz okno preferencji narzędzia Okno lub drzwi zewnętrzne/wewnętrzne.

Kliknij przycisk Wartości domyślne w prawym górnym rogu środkowej części okna.

Dostosuj ustawienia do swoich potrzeb.

Poniżej Ustawień otwarcia kliknij przycisk Eksportuj.

Wprowadź nazwę zestawu i wskaż miejsce jego zapisu.

Zestaw wartości domyślnych będzie teraz dostępny w menu rozwijanym. Zapisany zestaw znajdziesz także w nowym dokumencie i wszystkie nowe obiekty okien lub drzwi otrzymają nowe wartości startowe, np. kąt otwarcia 2D równy 90° zamiast 0°.

Aby zastąpić Ustawienia otwarcia zestawem Ulubionych, wykonaj następujące kroki:

Zapisz Ustawienia otwarcia w oknie ustawień jako Ulubione.

Jeśli utworzono już wcześniej zestaw wartości domyślnych, będzie on także dostępny jako jeden z zestawów w Ulubionych.

Zaznacz obiekt(y) na rysunku.

Kliknij w palecie Info przycisk Zastosuj Ulubione.

Dla podkategorii Ustawienia otwarcia wybierz nazwę swojego zestawu Ulubionych.

Kliknij przycisk Zastosuj, aby nadpisać ustawienia zaznaczonych obiektów.
