Préférences pour les viewports de coupe: Attribuer des hachures aux classes des composants 3D

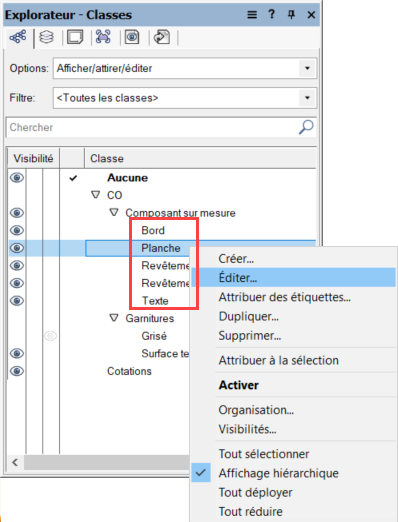

Tous les composants sur mesure (y compris ceux inclus dans les armoires) utilisent des classes pour leur matériau, leurs couches de finition et leurs chants. Pour ajouter une hachure à une classe, cliquez dans la palette Explorateur avec le bouton droit de la souris et sélectionnez la commande Éditer.

La hachure sera utilisée lorsque le composant sur mesure apparaîtra en vue de coupe dans un viewport de coupe.

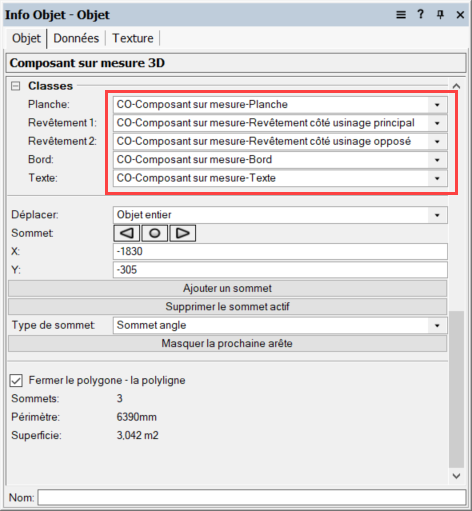

Avant de créer un viewport de coupe dans Vectorworks, vous devez cocher l’option Détails 3D dans la palette Info Objet pour tous les composants sur mesure. Si vous souhaitez afficher certains composants sur mesure avec une autre hachure, placez ces objets dans d’autres classes via la palette Info Objet. En dégroupant une armoire, il est possible d’éditer les différents composants sur mesure. Pour cela, sélectionnez le menu Outils > Dégrouper. De cette façon, vous pouvez également modifier la classe d’un composant sur mesure 3D dans une armoire.
