Modifier l'angle d'ouverture des portes et fenêtres

Outil	Trousse
Menuiserie extérieure   Menuiserie intérieure	Architecture

Il est possible de modifier l'angle d'ouverture d'une fenêtre ou d'une porte insérée à l'aide de l'outil Menuiserie extérieure ou Menuiserie intérieure dans la boîte de dialogue de chaque outil.

Pour modifier les préférences d'ouverture d'une porte ou fenêtre:

Ouvrez la boîte de dialogue des préférences de l'outil.

Sélectionnez la catégorie « Dormant/Ouvrants ».

Cliquez deux fois sur un cadre de l'aperçu pour accéder aux préférences de l'ouvrant.

Vous pouvez définir des angles d'ouverture distincts pour la vue Plan 2D et pour les vues 3D.

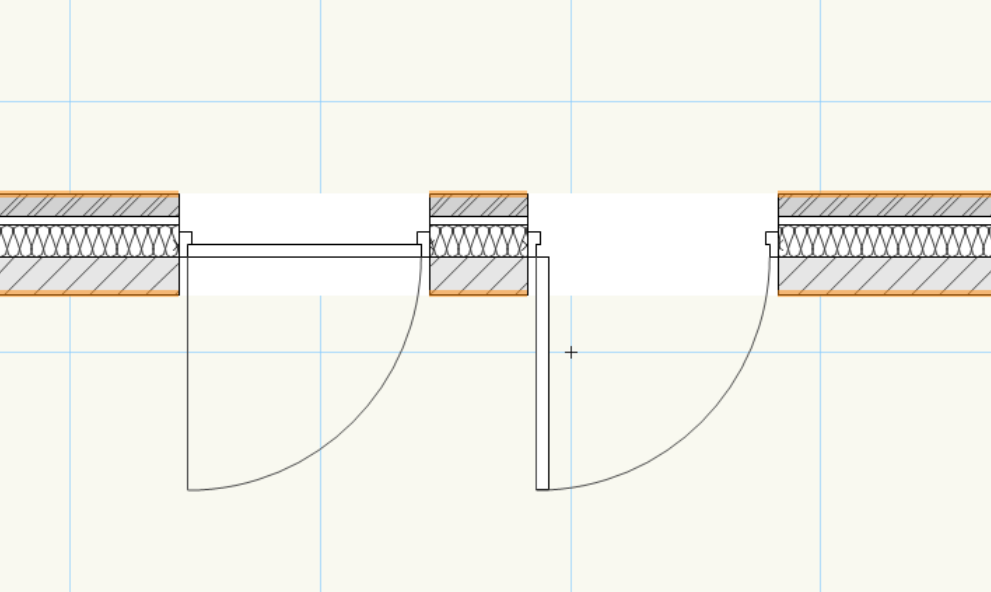

La porte peut être fermée (à gauche) ou ouverte (à droite) en vue Plan 2D, sans que cela n'affecte les vues 3D

Pour voir apparaître la porte fermée en vue Plan 2D, définissez l'angle d'ouverture comme suit:

Pour voir apparaître la porte ouverte en vue Plan 2D, définissez l'angle d'ouverture comme suit:

Pour définir un nouveau jeu par défaut pour les préférences d'ouverture:

Ouvrez la boîte de dialogue des préférences de l'outil.

Cliquez sur Valeurs par défaut en haut à droite.

Éditez les préférences.

Dans la colonne « Préférences ouverture », cliquez sur Exporter.

Définissez l'emplacement du jeu.

Le jeu par défaut est maintenant disponible dans la liste déroulante. Vous pouvez également retrouver ce jeu dans les nouveaux documents et ses valeurs seront utilisées comme valeurs de départ pour les nouvelles portes et fenêtres (par exemple, l'angle d'ouverture 2D sera de 90° et non plus de 0°).

Pour remplacer les préférences d'ouverture par un favori:

Si cela n'est pas encore fait, enregistrez les préférences d'ouverture de la boîte de dialogue des préférences en tant que favori.

Sélectionnez un ou plusieurs objets dans le dessin.

Dans la palette Info Objet, cliquez sur Appliquer des favoris.

Pour la catégorie « Préférences ouverture », sélectionnez le nom de votre favori.

Cliquez sur Appliquer pour remplacer les préférences des objets sélectionnés.
